TriangleMesh — 任意截面三角形网格划分程序

1 TriangleMesh软件功能

TriangleMesh用于对任意形状的单连通截面开展三角形网格划分。截面可以任意挖孔。



2 TriangleMesh软件特色

TriangleMesh的主要特点为：

（1）截面可以任意挖孔；

（2）可以通过设置三角形最大面积控制网格密度；

（3）可以设置三角形的最小内角；

（4）生成的网格可用于有限元相关分析，例如计算截面属性和梁单元细部分析等。



3 TriangleMesh网格划分结果展示

以下展示采用TriangleMesh进行网格划分的部分结果。

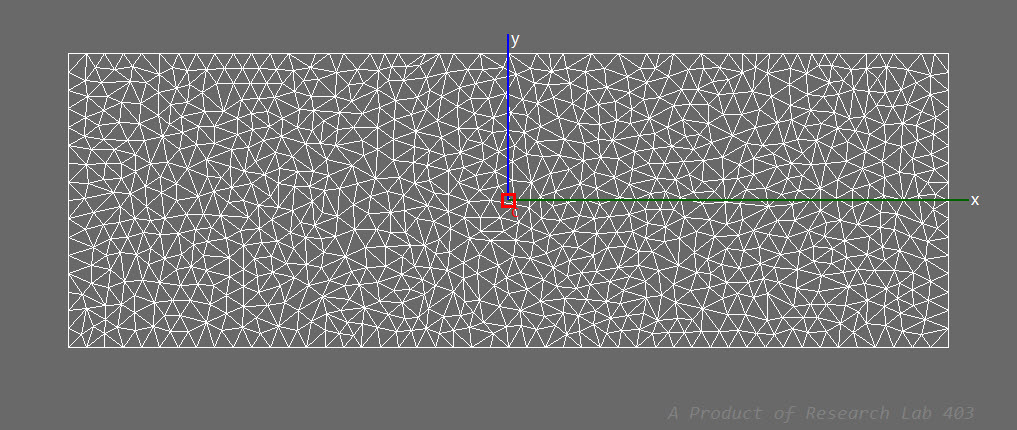

图1 采用TriangleMesh对矩形截面进行网格划分的结果

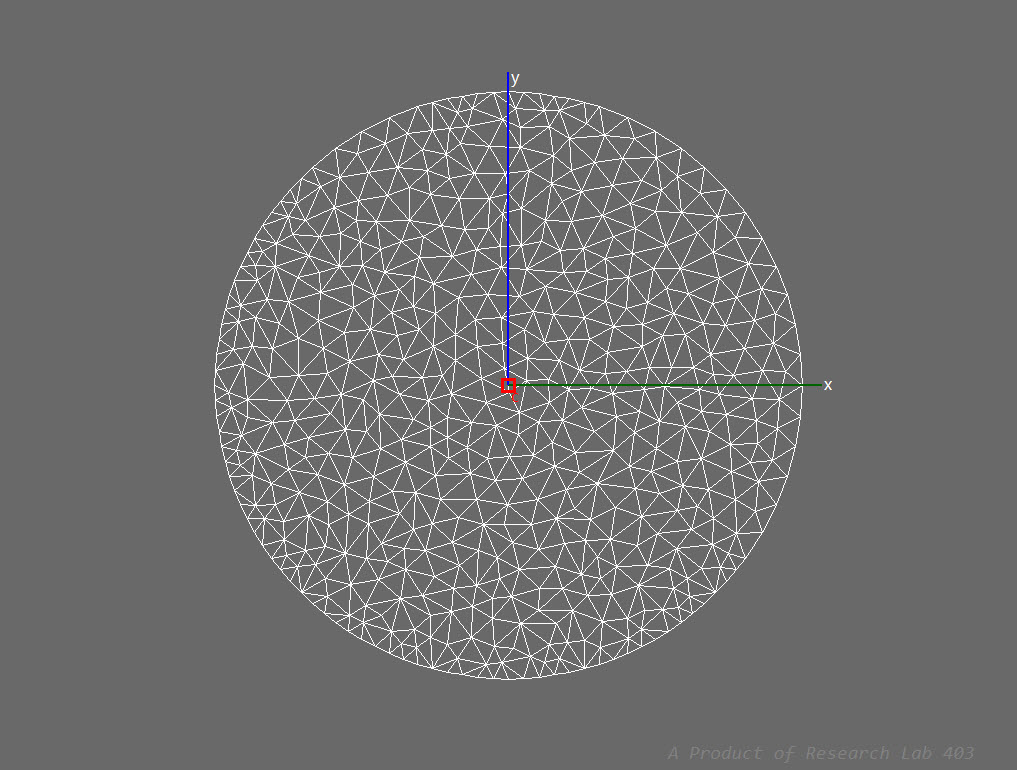

图2 采用TriangleMesh对圆形截面进行网格划分的结果

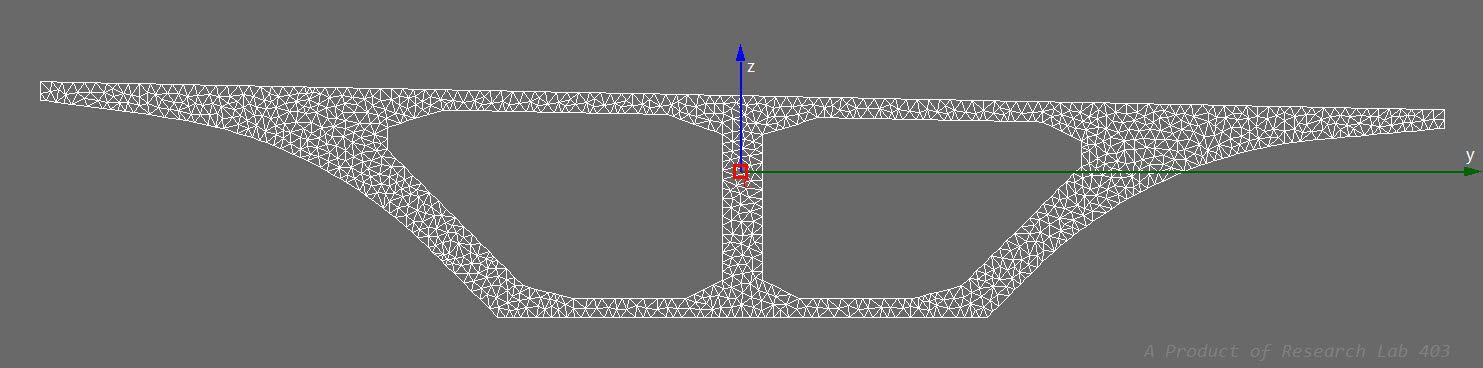

图3 采用TriangleMesh对单箱3室截面进行网格划分的结果

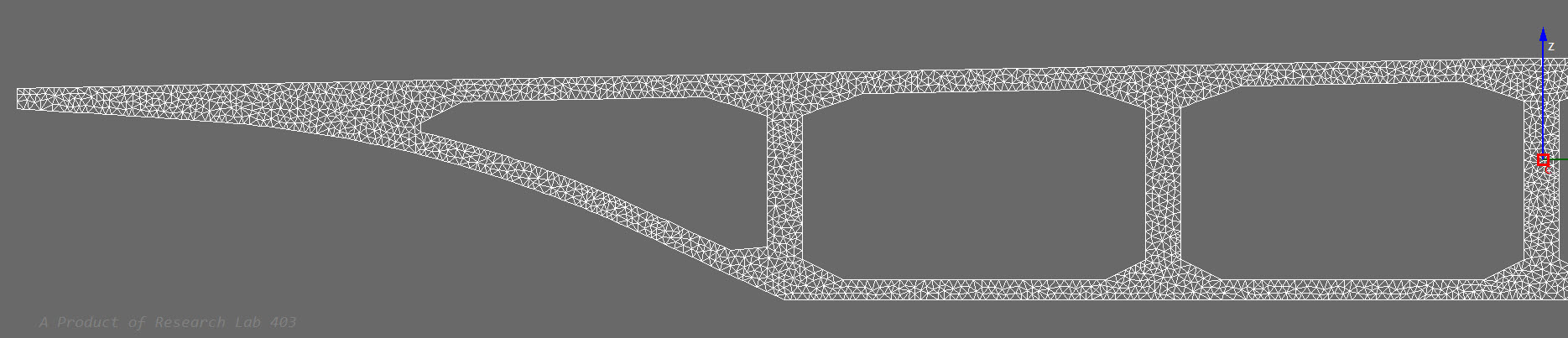

图4 采用TriangleMesh对单箱6室截面进行网格划分的结果
