PostCTD — 冷却塔配筋设计程序

1 PostCTD软件功能

PostCTD依据《混凝土结构设计规范》及冷却塔相关规范，基于冷却塔结构分析内力结果（来自于同济大学赵林教授开发的WindLock程序）进行塔顶刚性环、塔筒、支柱和环基的对称或非对称配筋设计，并自动调用AutoCAD绘制冷却塔施工图。



2 PostCTD软件特色

PostCTD的主要特点为：

（1）参数化设计使得程序易于交换、管理和处理数据，适用性强；

（2）程序采用数据表窗口，界面简单，便于大量的数据管理操作；

（3）树形菜单描述了冷却塔从内力提取、配筋设计到图纸绘制整个过程，思路清晰明了，用户易于掌握；

（4）信息窗口除了输出警告、错误信息外，还可用于查看详细的配筋计算过程；

（5）在支柱和环基截面配筋设计中支持双偏复核；

（6）自动化调用微软Word程序生成指定的配筋计算书；

（7）自动化调用AutoCAD生成冷却塔施工图纸；

（8）包含完整详细的联机帮助文件。



3 PostCTD软件界面展示

以下展示PostCTD软件的部分执行界面。

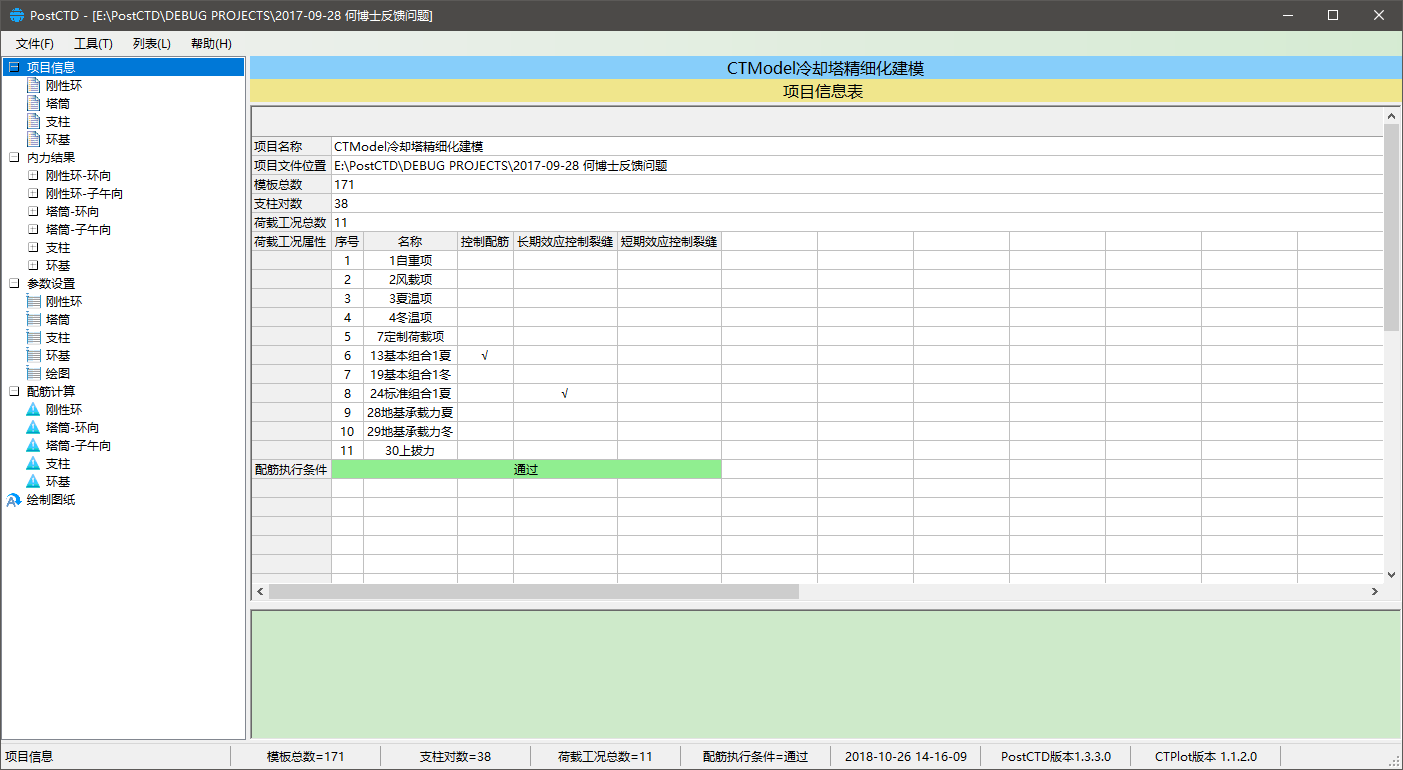

图1 PostCTD中的项目信息

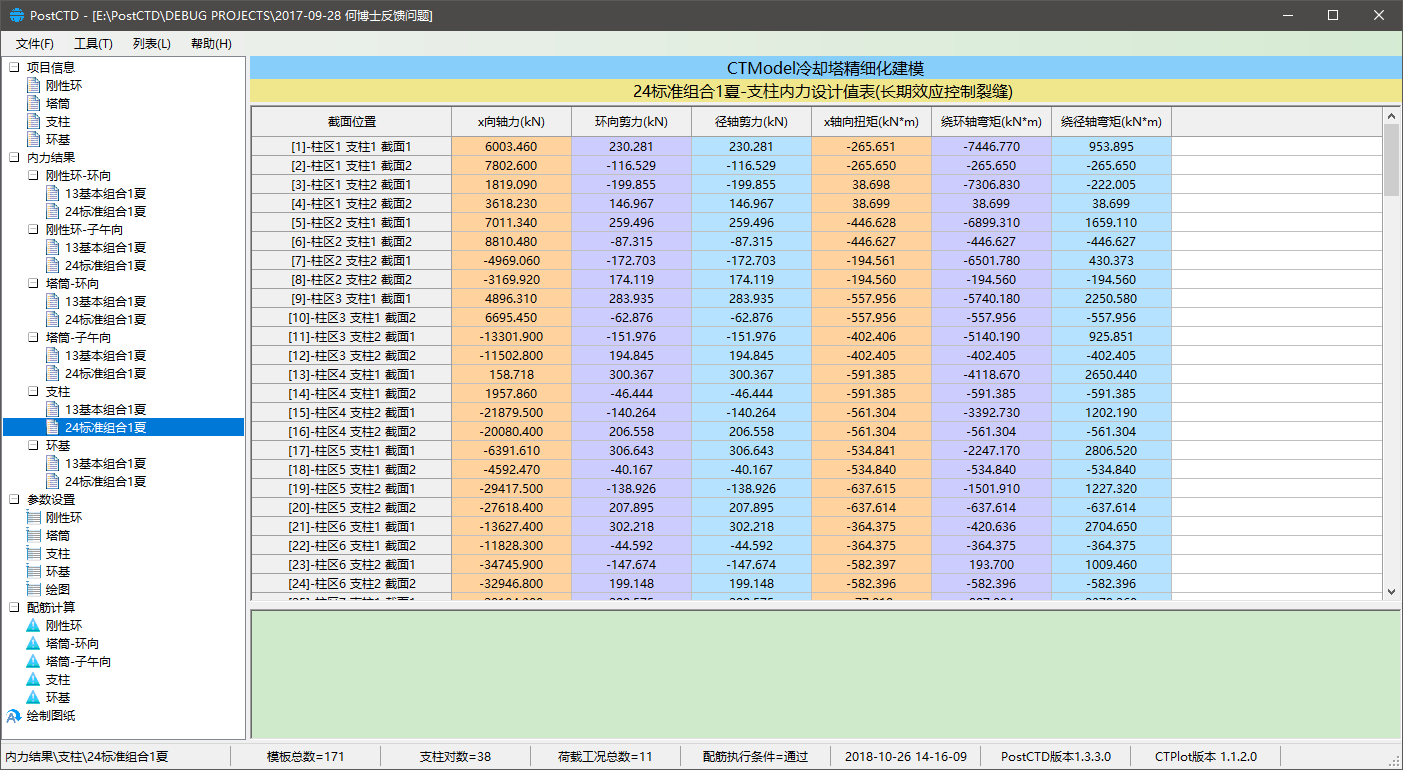

图2 POSTCTD中的支柱内力表格

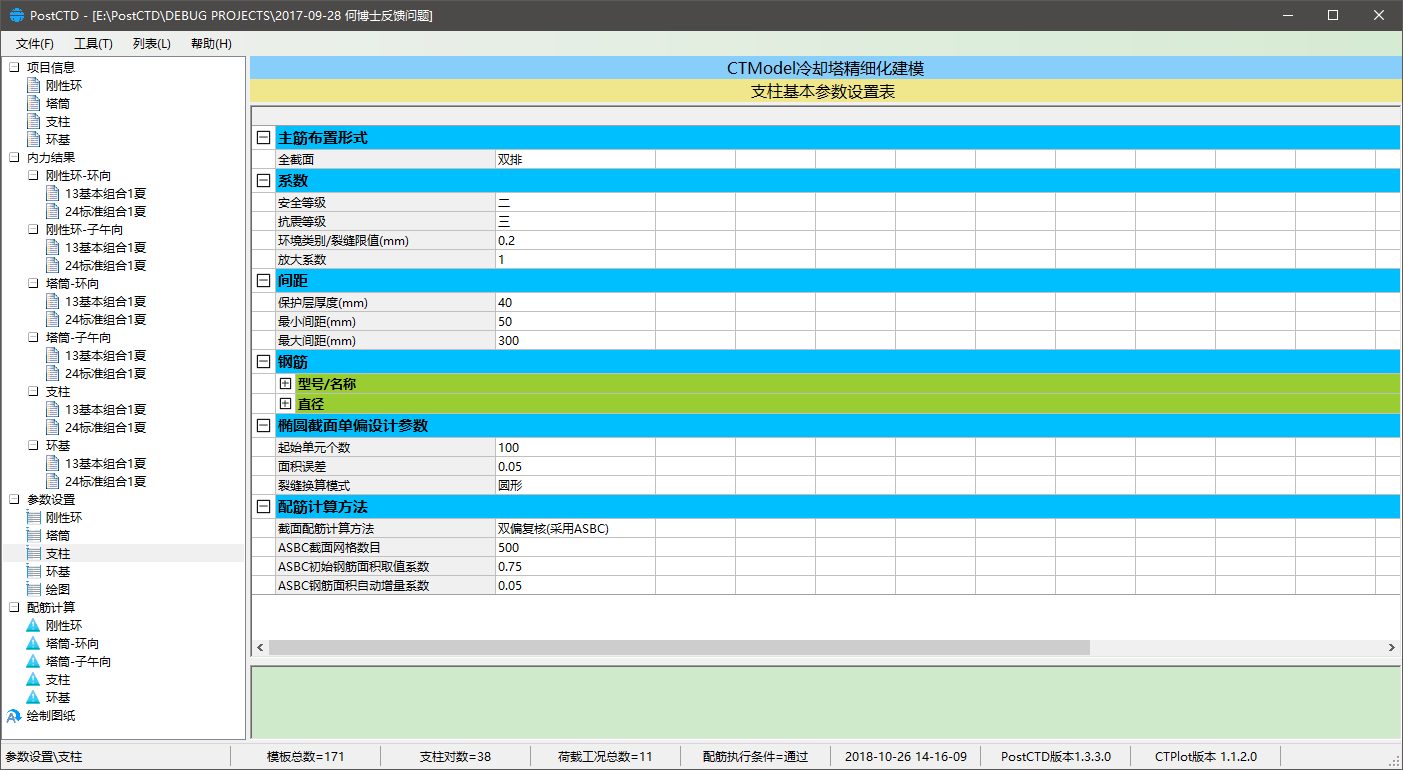

图3 POSTCTD中的支柱配筋参数设置

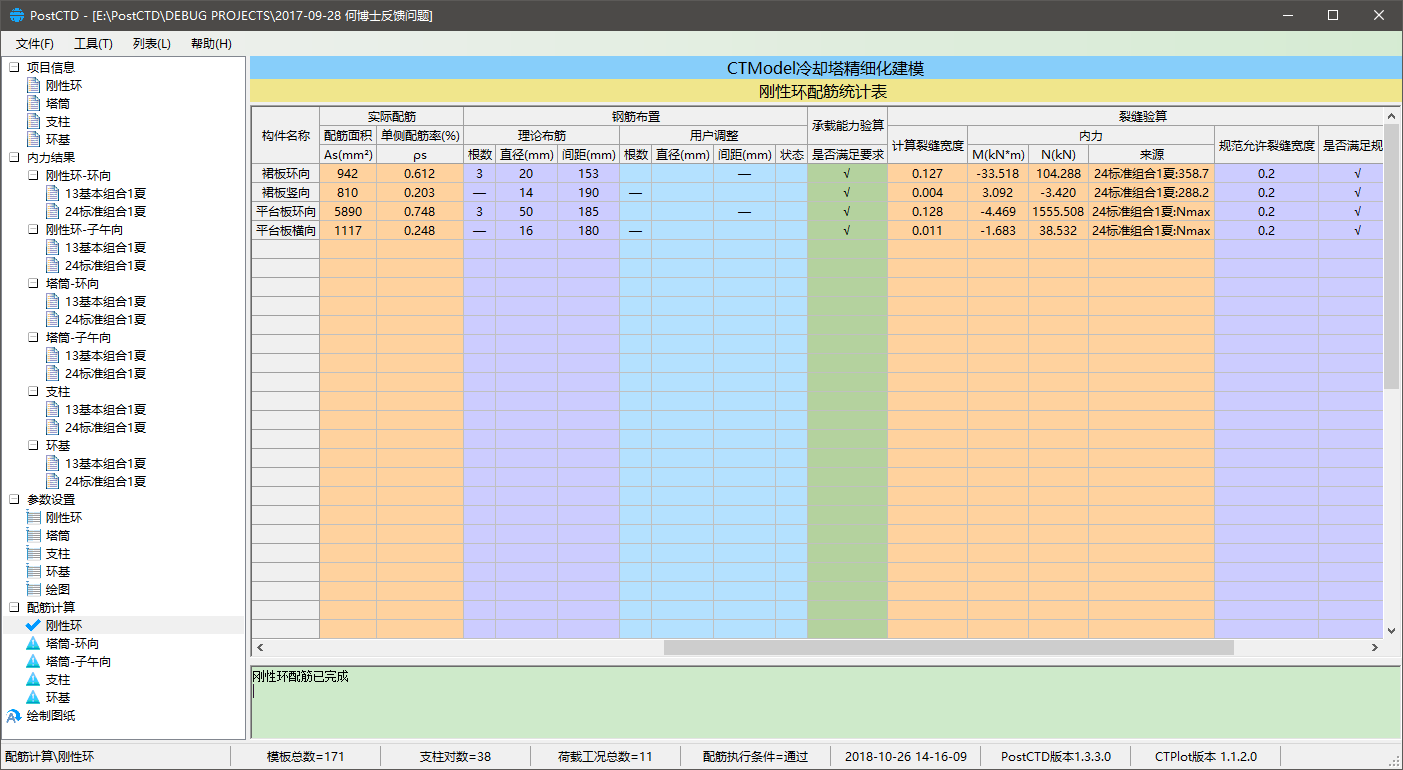

图4 POSTCTD中的塔顶刚性环配筋设计结果

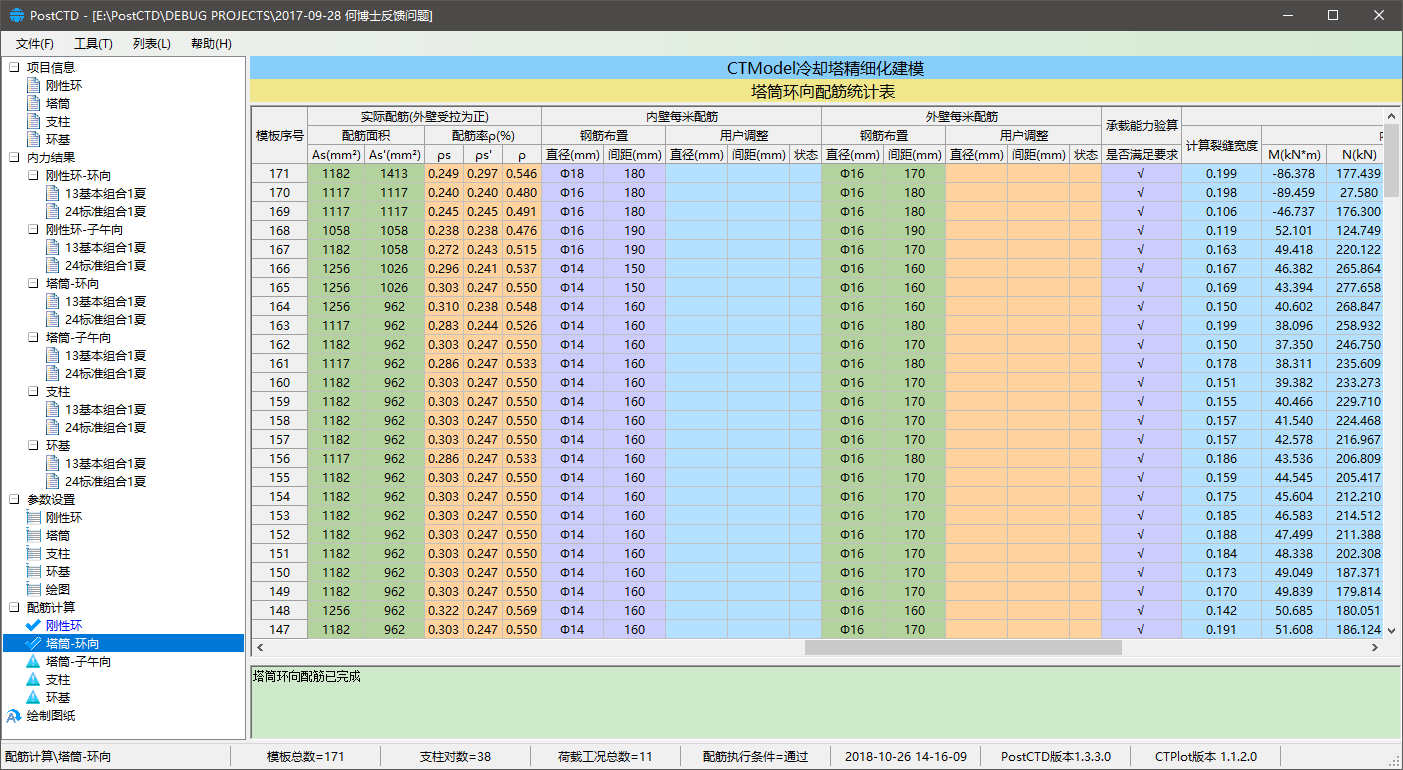

图5 POSTCTD中的塔筒环向配筋设计结果

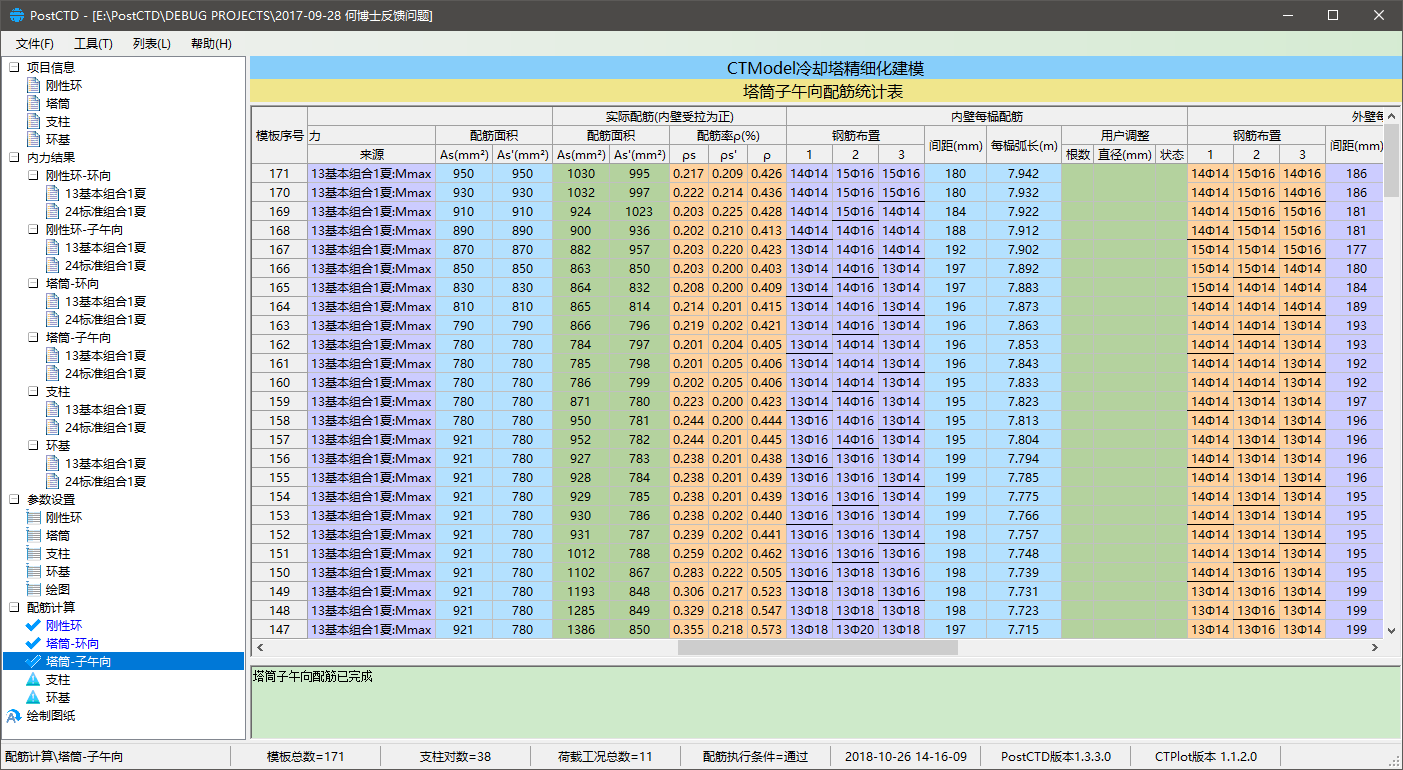

图6 POSTCTD中的塔筒子午向配筋设计结果

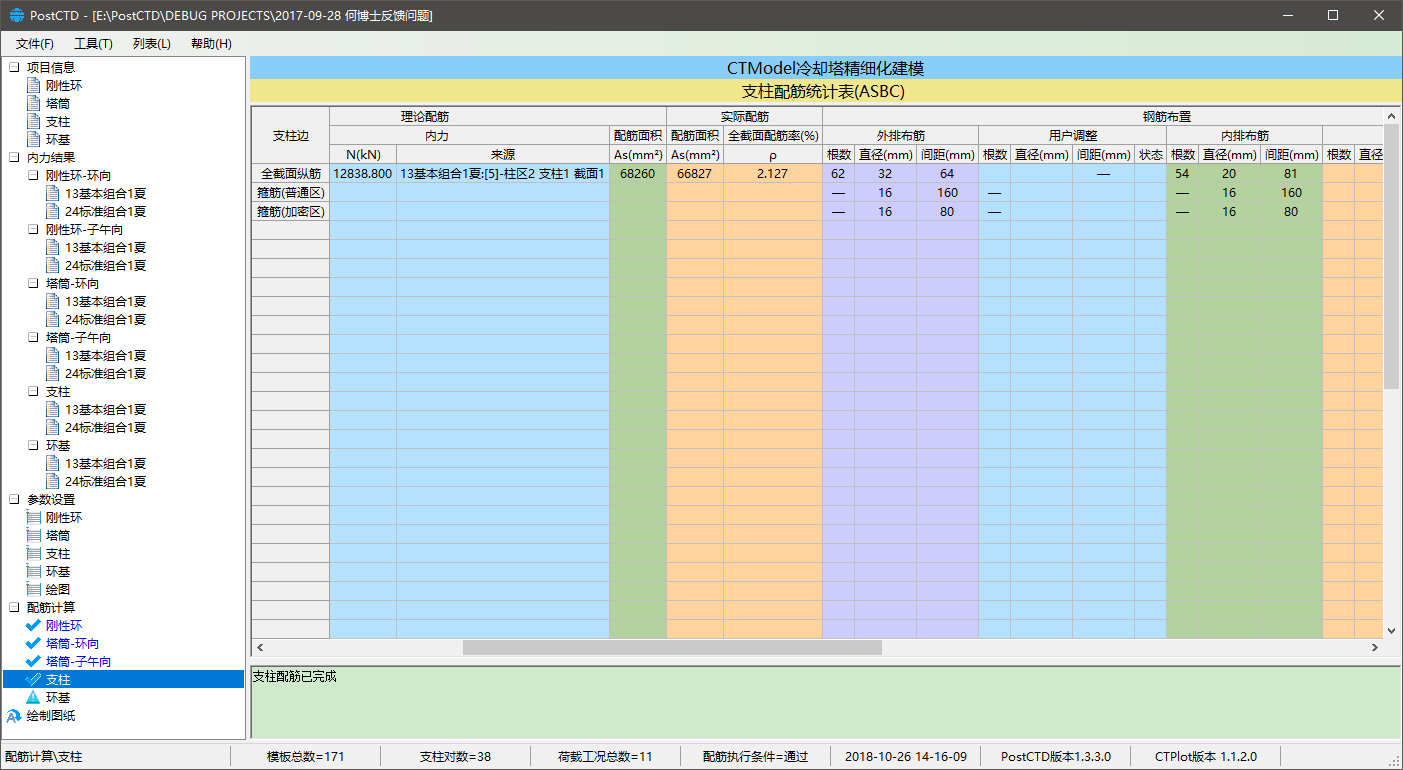

图7 POSTCTD中的圆截面支柱配筋设计结果

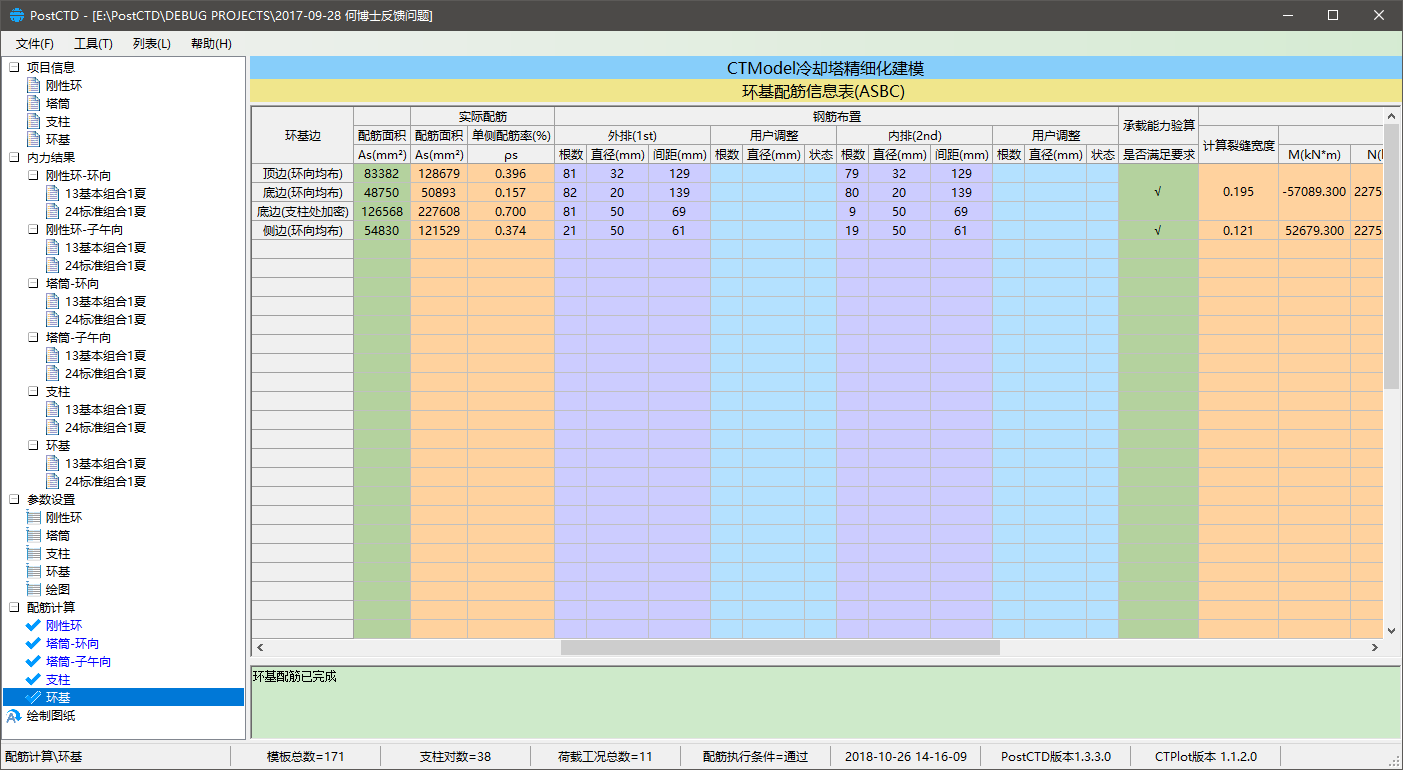

图8 POSTCTD中的环基配筋设计结果

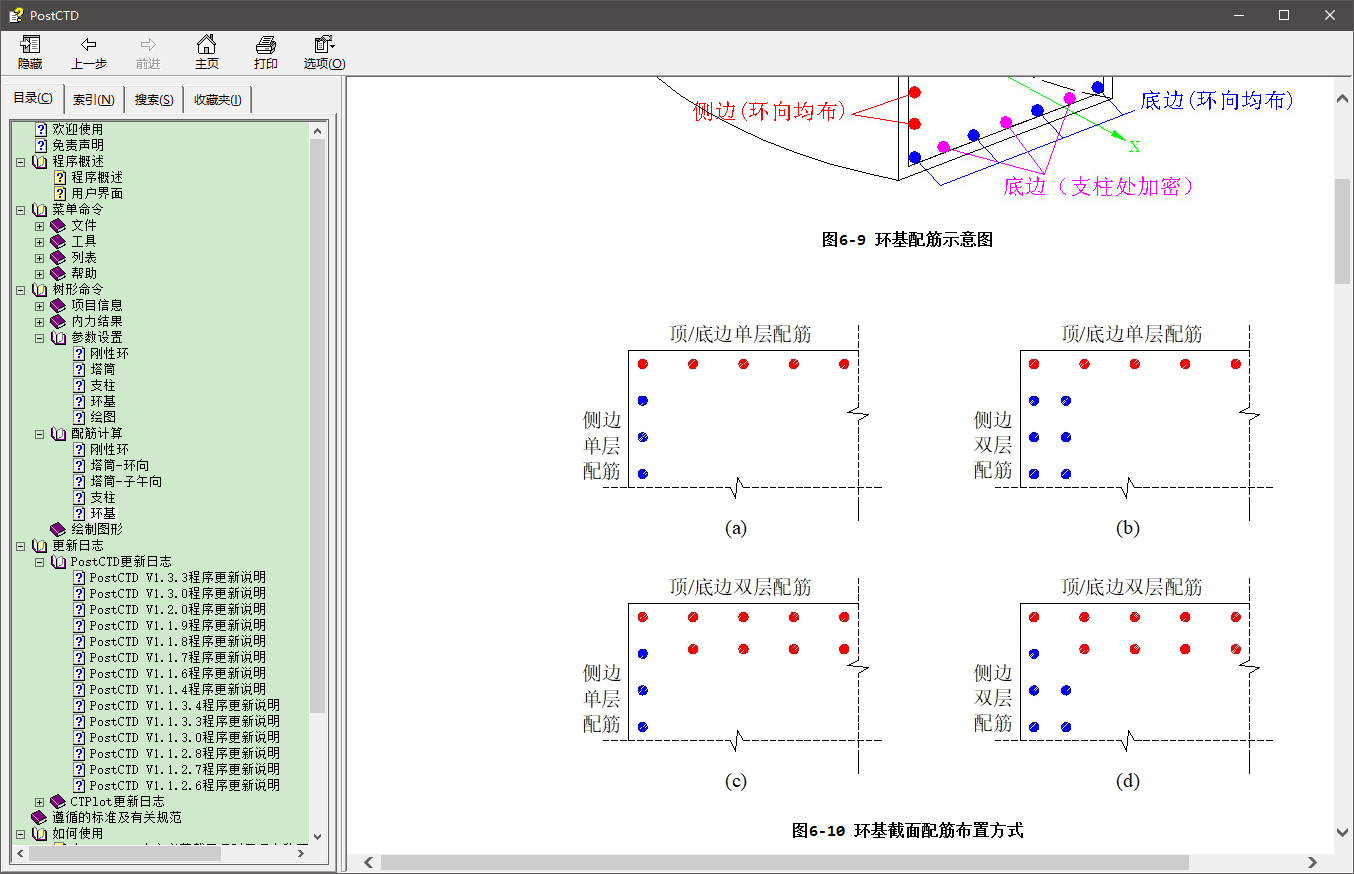

图9 POSTCTD中的联机帮助文件
