ASBC — 任意截面承载能力计算软件

1 ASBC软件功能

ASBC用于对任意形状的配筋截面开展承载能力验算。截面的形状和钢筋分布可由AutoCAD导入，ASBC可开展轴心受压、轴心受拉、纯弯、偏压和偏拉验算。其中，偏压和偏拉可考虑单偏和双偏情况。



2 ASBC软件特色

ASBC的主要特点为：

（1）截面的形状和钢筋分布可由AutoCAD导入。支持任意截面形状的导入，例如单箱多室箱形截面等；

（2）自动针对混凝土截面进行网格划分；

（3）稳定和高效。ASBC历经近100个经典例题的校核，其在轴心受压、轴心受拉、纯弯、单偏压、单偏拉、双偏压和双偏拉情况下的计算准确性得到了验证。ASBC内核模块在PostCTD中历经多个实例冷却塔结构配筋设计过程的验证，具有良好的计算稳定性，单工况平均计算时间约10ms；

（4）支持多工况计算；

（5）支持N-Mx-My曲线计算。



3 ASBC软件界面展示

以下展示ASBC软件的部分执行界面。

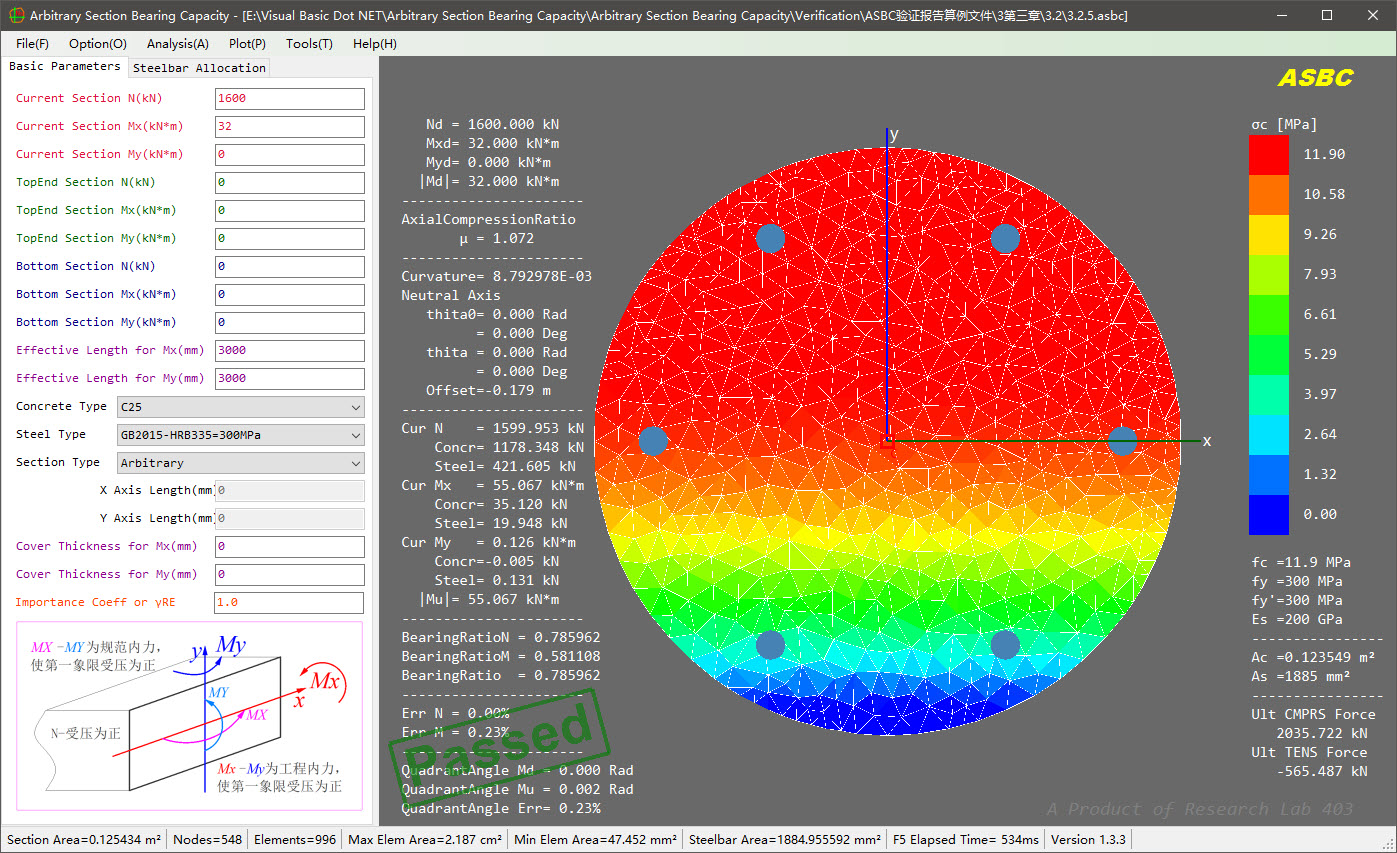

图1 ASBC中圆形截面承载能力验算



图2 ASBC中矩形截面承载能力验算



图3 ASBC中L形截面承载能力验算



图4 ASBC中T形截面承载能力验算

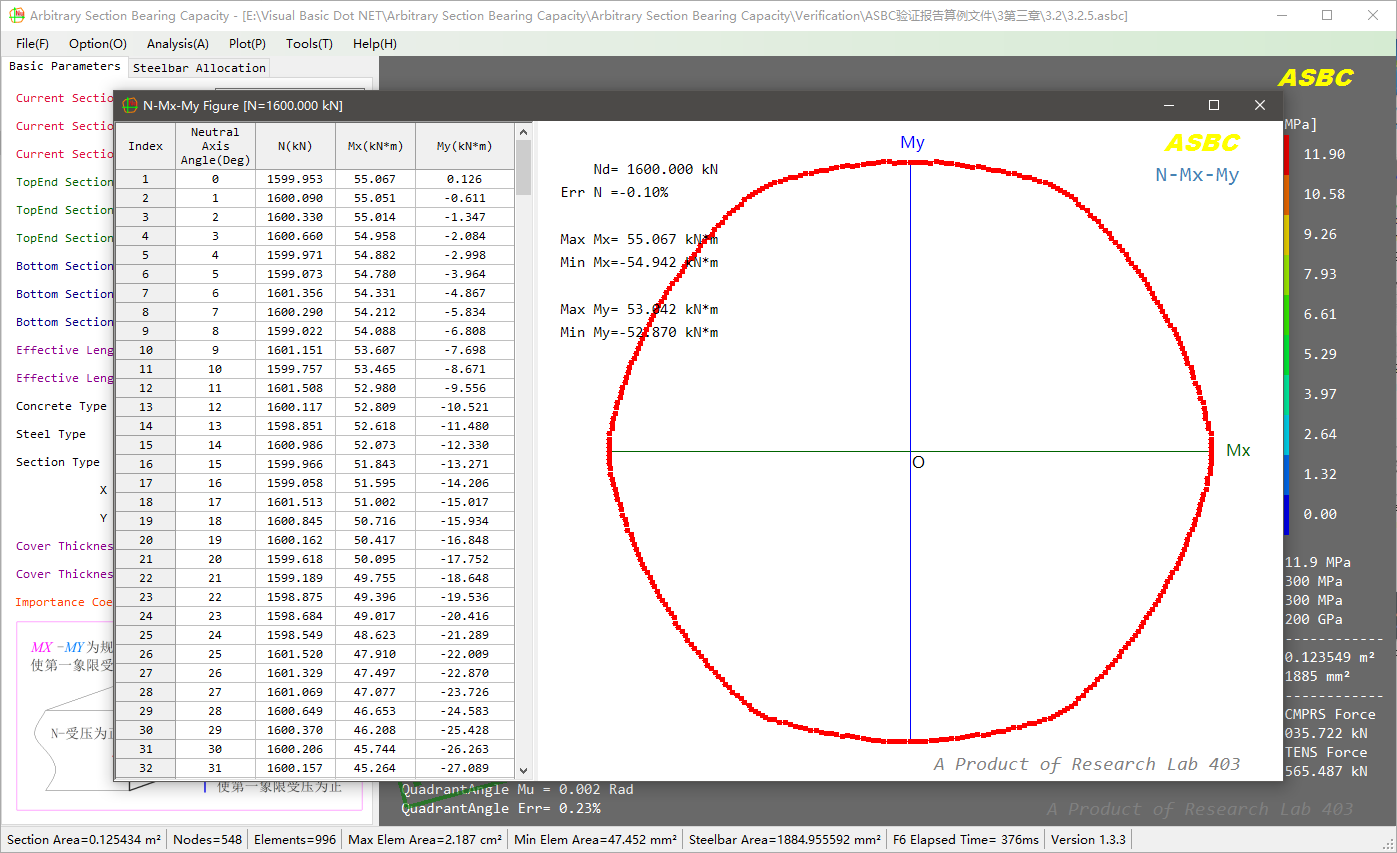

图5 ASBC中圆形截面的N-Mx-My曲线
